总结一

一、智能网联汽车的三大网络领域

文章开篇将智能网联汽车的网络划分为三个层次，这是一个很好的框架：

二、深入理解：车载网络（车内网）的演进

文章重点介绍了车内总线的几种类型，并做了速率与成本的对比图。这是理解汽车电子电气架构（EEA，Electrical/Electronic Architecture）演进的基础。我们可以把这些技术看作不同时代的产物，它们至今仍在共存演进。

1. 传统车载网络 (面向信号)

这些是过去20年汽车电子的基石，主要特点是面向信号和事件触发。

• LIN (局部连接网络)
  • 定位：低速子网，成本极低。
  • 应用：车窗、座椅、后视镜、雨刮等简单开关控制。
  • 与我们之前讨论的关系：它是最基础的执行器网络，通常通过网关（如ZCU）与更高速的网络（如CAN、以太网）相连。
• CAN (控制器局域网络)
  • 定位：车载网络的中流砥柱，可靠性高，成本适中。
  • 应用：
  • 高速CAN：动力系统（发动机、变速箱）、底盘控制（ABS，制动防抱死系统）。
  • 低速CAN：车身舒适系统（门窗、灯光）。
  • 与我们之前讨论的关系：传统ECU主要通过CAN通信。但在新架构中，域控制器或区域控制器（ZCU）会作为CAN网络与车载以太网的网关。
• FlexRay
  • 定位：为高可靠性和确定性设计的先驱。
  • 应用：线控系统（如奥迪的动态控制）、高级底盘集成控制。
  • 与我们之前讨论的关系：它追求的“时间确定性”目标，正是现在TSN（时间敏感网络）要在大带宽以太网上实现的。FlexRay可以看作是TSN在低速时代的预演。

2. 多媒体与面向服务网络

随着信息娱乐和ADAS（高级驾驶辅助系统）的兴起，对带宽和灵活性提出了更高要求。

• MOST (多媒体定向系统传输)
  • 定位：专为音视频多媒体设计的环形网络。
  • 应用：车载娱乐系统、导航、后座娱乐。
  • 与我们之前讨论的关系：随着车载以太网（特别是AVB）的成熟，MOST因其高成本和封闭性，正逐步被以太网取代，因为以太网能更好地融合多媒体和控制系统。
• 车载以太网 (Ethernet)
  • 定位：未来的主干网络，提供高带宽和灵活性，支持面向服务的架构（SOA，Service-Oriented Architecture）。
  • 应用：ADAS传感器融合（摄像头、雷达）、OTA升级、域控制器/中央计算单元间通信、ZCU主干网。
  • 与我们之前讨论的关系：这正是我们之前深入探讨的领域。
  • DoIP（基于IP的诊断） 运行在以太网上，实现高速诊断和刷写。
  • AVB/TSN 为以太网增加了音视频同步和时间确定性，使其能承载ADAS实时控制和多媒体流。
  • DDS（数据分发服务）和 SOME/IP 作为应用层协议，运行在以太网上，实现服务发现和数据分发，是SOA的基石。

三、总结：一张演进的全景图

我们可以用一张演进路线图，来串联所有这些技术：

• 第一阶段 (功能车)：以CAN/LIN为核心，ECU独立工作，面向信号。典型的分布式架构。
• 第二阶段 (网联车)：引入MOST/FlexRay 满足特定需求，开始出现车载移动互联网（3G/4G），提供基础网联服务。
• 第三阶段 (智能车 - 当前与未来)：车载以太网成为主干。TSN提供实时性保证，DDS/SOME/IP实现软件服务化，DoIP支撑OTA，V2X（车与外界通信）融入体系。域控制器和区域控制器（ZCU）成为计算和通信的核心节点。

核心理解：你之前关注的DoIP、TSN、DDS/SOME-IP，都是第三代智能车网络架构（以车载以太网为基础）中的关键组件，分别解决服务交互（应用层）、实时调度（链路层）和大数据诊断（应用层） 的问题。而文章介绍的CAN、LIN等传统技术，则作为底层执行网络，通过ZCU等网关与这个高速以太网主干相连，构成了一个完整、分层的现代车载网络系统。

总结二

一、车载网络演进全景图

汽车电子电气架构（EEA）的演进是车载网络发展的根本驱动力，它决定了网络采用何种拓扑、何种技术。

这张图清晰地展示了，车载网络正在从一个由CAN总线主导的“低速总线组合”，演进为一个以车载以太网为骨干、多种协议协同、由软件定义的统一通信系统。

二、逐层深入：关键网络技术详解

1. 经典网络技术：基石与补充

这些技术至今仍在可靠地服务于车辆的基础控制，并在新架构中作为区域控制的末端网络存在。

2. 车载以太网：新一代主干网络

以太网解决了传统总线带宽不足的问题，成为新架构的物理基础。

• 物理层标准：为了适应汽车严苛的EMC和轻量化要求，车载以太网采用单对非屏蔽双绞线进行传输。主要标准包括：
  • 100BASE-T1：速率100 Mbps，广泛应用于诊断、ECU刷新和摄像头数据传输。
  • 1000BASE-T1：速率1 Gbps，用于ADAS传感器（高清摄像头、雷达）数据汇聚和高分辨率显示。
  • 10BASE-T1S：最新标准，速率10 Mbps，支持多点共享总线架构，旨在替代部分低速CAN和LIN，实现“以太网到边缘”。
  • 2.5/5/10G BASE-T1：面向未来L4+自动驾驶和中央计算主干，用于传输海量原始传感器数据。
• 关键增强协议：
  • TSN：通过精准时间同步和流量调度，为以太网增加了确定性。它能确保关键控制数据（如转向指令）的延迟低于1ms且不受其他流量干扰，这是以太网能用于实时控制的核心。

3. 应用层中间件：服务与数据的灵魂

在硬件和网络基础之上，软件通过中间件协议实现通信，它们是实现“软件定义汽车”的关键。

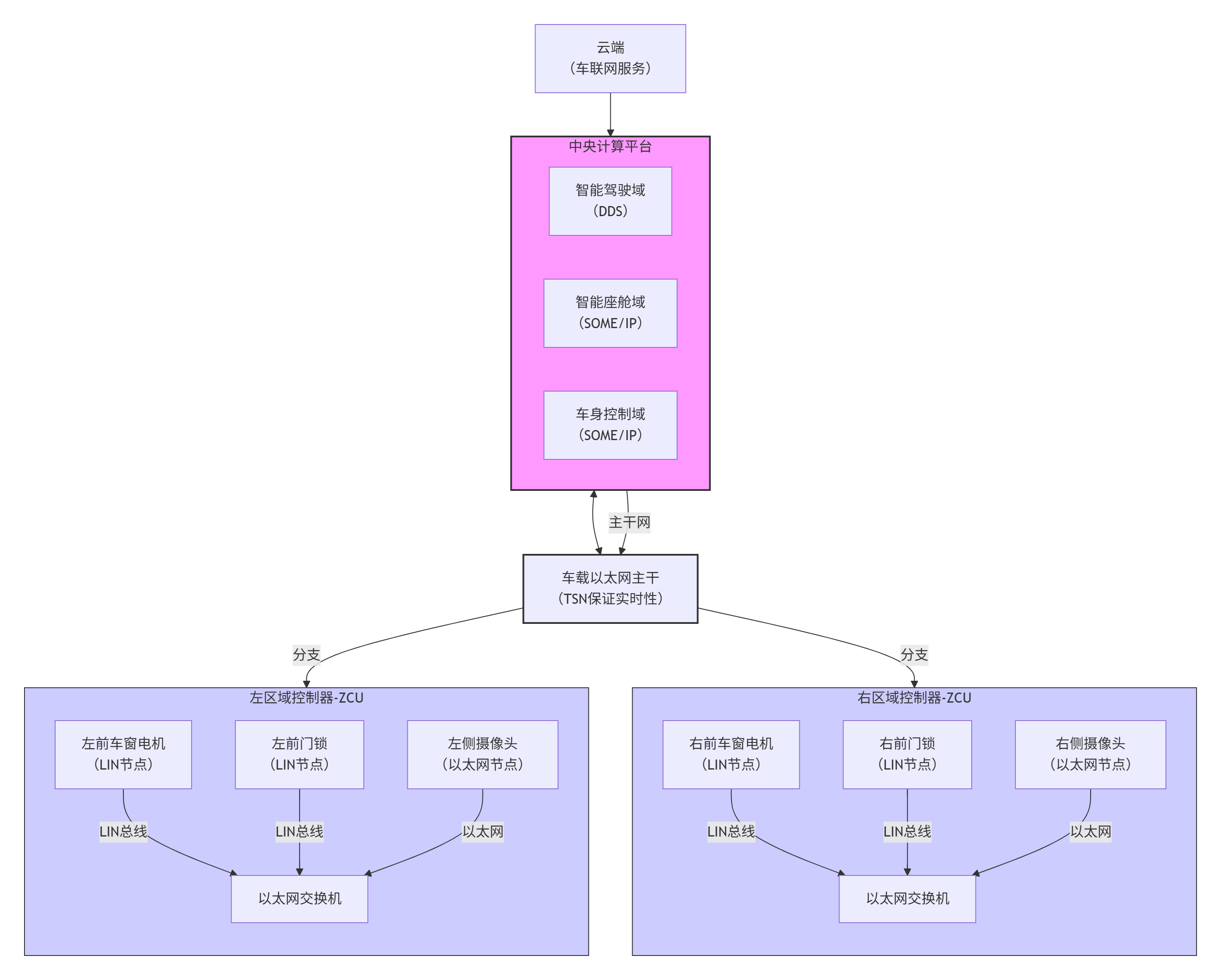

三、总结：一张图看懂车载网络全貌
