视频为什么要编码（压缩）

https://zhuanlan.zhihu.com/p/563045067

概念

一、基本概念

  • 序列
  • 帧类型
    I/P/B/IDR
  • GOP(帧组)
    两个I帧之间是一个图像序列，在一个图像序列中只有一个I帧。

二、压缩方式

  • 帧内压缩（消除空间冗余）
    有损压缩技术
  • 帧间压缩 (消除时间冗余)
  • DCT
    整数离散余弦变换（DCT），将空间上的相关性变为频域上无关的数据然后进行量化。
  • CABAC压缩
    无损压缩技术

三、码流结构

https://blog.csdn.net/m0_68918744/article/details/123907744

https://zhuanlan.zhihu.com/p/516506635
https://blog.csdn.net/weixin_41422027/article/details/101768023
https://zhuanlan.zhihu.com/p/485677873
https://zhuanlan.zhihu.com/p/559580191
https://www.cnblogs.com/linuxAndMcu/p/14533228.html

H264码流组成，从大到小排序依次是:

H264视频序列、图像、片组、片、NALU、宏块、像素。

H.264的基本流（elementary stream）就是一系列NALU的集合

1.码流分层

https://blog.csdn.net/Poisx/article/details/121726566
https://zhuanlan.zhihu.com/p/654901998
https://blog.csdn.net/ET_Endeavoring/article/details/129812378

  • NAL分层

  • Slice及宏块分层

  • 视频序列的可视化表达

2.NAL单元（NALU）

https://blog.csdn.net/u014415274/article/details/124103377 （十分详细）
https://blog.csdn.net/qq_35703954/article/details/84595484

1）NALU的格式与分层

NALU流的格式为start_code+NALU_unit

startcode

https://cloud.tencent.com/developer/article/2020422

start_code:NALU的起始码为0x000001或0x00000001（起始码包括两种：3 字节(0x000001) 和 4 字节(0x00000001)，在 SPS、PPS 和 Access Unit 的第一个 NALU 使用 4 字节起始码，其余情况均使用 3 字节起始码。）

NALU格式
一个NALU=一组对应视频编码的NALU头部信息 + 一个原始字节序列负荷（RBSP,RAW Byte Sequence Paload）
一个原始的NALU单元结构包含：
[NALU head] + [NALU payload]三部分，其中start code是一个NALU单元开始，用来分割各个NALU.

NALU格式：

单元的信息头（一个字节）定义了RBSP单元的类型，NAL单元其余部分为RBSP数据。

NALU分层结构

注意这里是按照功能分层，并非框架分层。

  • 视频编码层（VCL即Video Coding Layer）:负责高效的视频内容表示,这是核心算法引擎，其中对宏块、片的处理都包含在这个层级上，它输出的数据是SODB;

  • 网络适配层（NAL即Network Abstraction Layer）:以网络所要求的恰当方式对数据进行打包和发送，比较简单，先报VCL吐出来的数据SODB进行字节对齐，形成RBSP，最后再RBSP数据前面加上NAL头则组成一个NALU单元。

NALU分层目的：VCL只负责视频的信号处理，包含压缩，量化等处理，NAL解决编码后数据的网络传输，这样可以将VCL和NAL的处理放到不同平台来处理，可以减少因为网络环境不同对VCL的比特流进行重构和重编码；

2）NALU详解
NALU头结构

NALU的第一个字节即为NALU类型，将其转为二进制数据后，解读顺序从左往右算，如下：

第1位为禁止位，值为1表示语法错误
第2,3位为参考级别
第4-8位是NAL单元类型。

264常见的帧头数据为：

00 00 00 01 67 (SPS)        67的二进制表示：0110 0111

00 00 00 01 68 (PPS)        68的二进制表示：0110 1000

00 00 00 01 65 ( IDR 帧)    65的二进制表示：0110 0101

00 00 00 01 61 (P帧)        61的二进制表示：0110 0001
SODB、RBSP和EBSP的基本概念

https://www.jianshu.com/p/5f89ea2c3a28 （*）
https://zhuanlan.zhihu.com/p/547358971
SODB：数据比特串，即编码后的最原始的数据；

RBSP：原始字节序列载荷，即在SODB的后面添加了trailing bits，即一个bit 1和若干个bit 0，以便字节对齐；

EBSP：扩展字节序列载荷，即在RBSP的基础上添加了仿校验字节0x03. （就是防止NALU的RBSP中有00 00 00 01这样与起始码冲突的字节）

三者联系:SODB->RBSP->EBSP
SODB是编码收的原始数据，经过封装后为RBSP，RBSP是NAL单元的数据部分的封装格式。在NAL内部为了防止与起始码竞争，从而引入填充字节0x03，这样便形成了EBSP。

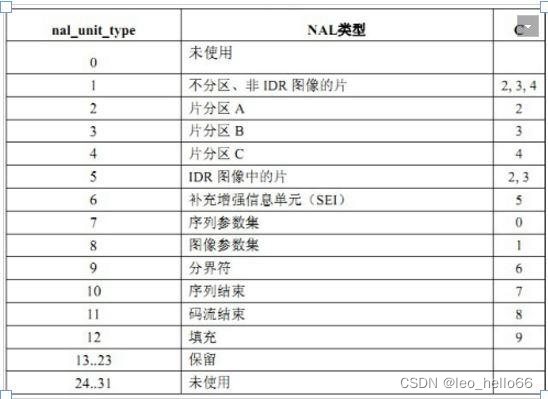

NALU类型

通常情况我们看到的NLAU类型就是SPS(7)、PPS(8)、SEI、IDR的slice(5)、非IDR这几种。

  • sps与pps
    https://zhuanlan.zhihu.com/p/588403821
    一般情况 SPS 和 PPS 的 NAL Unit 通常位于整个码流的起始位置。 封装文件一般进保存一次，位于文件头部， SPS/PPS 在整个解码过程中复用，不发生变化。 然而对于实时流，通常是从流中间开始解码，因此需要在每个 I帧 前添加 SPS 和 PPS ； 如果编码器在编码过程中改变了码流参数（如分辨率），需要重新调整 SPS 和 PPS 数据。
NALU冷门知识

https://blog.csdn.net/MACMACip/article/details/106761092

3.NALU解码过程

https://blog.csdn.net/weixin_39399492/article/details/133165018

H264官方文档

如何看懂官方文档：https://www.cnblogs.com/jyfyonghu/p/10486071.html

句法元素：https://blog.csdn.net/xiaojun111111/article/details/40107559
